Физики из МФТИ и французского Университета Жана Монне разработали новый способ моделирования оптических элементов, лежащих в основе целого ряда современных приборов и устройств. Работа исследователей с описанием метода, который позволяет проектировать сложные оптические приборы на геймерских видеокартах, опубликована в одном из ведущих оптических журналов Journal of Quantitative Spectroscopy and Radiative Transfer, кратко о ней сообщается в пресс-релизе Московского физико-технического института.
Алексей Щербаков, сотрудник лаборатории нанооптики и плазмоники Центра наноразмерной оптоэлектроники МФТИ, совместно с коллегой из французского Университета Жана Монне Александром Тищенко (1958–2016) предложили новый подход к расчету оптических параметров сложных дифракционных решеток и дифракционных элементов. Возможности разработанного метода существенно превосходят возможности других широко применяемых подходов для самых разных оптических структур, так что результаты исследования открывают новые перспективы для высокоэффективной оптимизации элементов современной оптики и оптоэлектроники.
Дифракционные решетки – это оптические элементы, без которых не обходится множество современных приборов в спектроскопии, телекоммуникациях и лазерных технологиях. Они представляют собой периодические в одном или двух измерениях структуры, содержащие сотни и тысячи регулярных элементов: например, серию из параллельных полос микроскопической ширины. Дифракционные решетки способны раскладывать белый свет в спектр, отражая лучи с разной длиной волны в разных направлениях – поэтому они используются практически во всех спектрометрах.
Наглядным и доступным примером дифракционной решетки служит обычный лазерный диск. Если его осветить излучением фиксированной частоты, например, с помощью красной лазерной указки, можно увидеть, что появится не один отраженный луч, а целый набор лучей, называемых дифракционными порядками. Направления, в которых распространяются эти лучи, строго фиксированы и зависят от периода решетки (расстояния между соседними элементами), угла падения и частоты излучения. Эта зависимость очень проста и изучается даже в некоторых продвинутых школьных курсах физики. Несравненно более сложным оказывается вычисление интенсивности каждого дифракционного порядка, то есть того, какая доля энергии падающего светового луча отражается в каждом направлении. Выполнение подобных расчетов с высокой точностью чрезвычайно важно с прикладной точки зрения, так как на них основывается оптимизация самых разных приборов и устройств.
Способность дифракционной решетки разлагать свет в спектр используется в спектрометрах: приборах, которые по спектру излучения позволяют определять состав различных веществ, от раствора в пробирке до рассеянных в космическом пространстве газов. Учет дифракции необходим для изготовления литографических масок, применяемых при производстве микросхем, а в технологии лазерной обработки металлов востребована возможность получить при помощи дифракционных решеток лазерный луч с заданной поляризацией. Кроме того, периодические структуры могут повысить эффективность солнечных водонагревателей и фотоэлементов (увеличив поглощение света) и усложнить подделку документов и денег: рисунок из тонких металлизированных полос на бумаге, особым образом отражающих свет, становится защитным элементом.
Строгий расчет эффективности дифракционных порядков возможен только на основании решения уравнений Максвелла — фундаментальных уравнений, описывающих электромагнитное поле и, в частности, распространение электромагнитных волн. В нынешнем виде они были сформулированы более ста лет назад, но богатство решений, которые эти уравнения допускают для различных случаев, до сих пор мотивирует множество ученых по всему миру продолжать изучать методы их решения. А описание сложных оптических дифракционных решеток с использованием уравнений Максвелла возможно только с помощью численных методов.
Это значит, что вместо готовой формулы требуется применять алгоритм, дающий результат с ограниченной точностью. Для анализа и оптимизации сложных дифракционных решеток исследователи используют современные компьютеры и вычислительные кластеры. Изучение методов того, как наиболее эффективно написать компьютерные программы и произвести такие расчеты, составляет целую область науки, сочетающую в себе математическую физику, численный анализ, программирование и другие направления. Развитие этой области, в свою очередь, подстегивается прогрессом в технологии изготовления дифракционных структур: чем более точные приборы становится возможным создать, тем строже требования к моделированию при проектировании.
Исследователи развили так называемый метод обобщенных объемных источников, который позволил существенно снизить требования к вычислительным ресурсам по сравнению с другими методами. Идея метода основана на рассмотрении гипотетических источников электромагнитного излучения, которые заменяют неоднородности структуры. Эту идею, по словам Алексея Щербакова, можно с некоторыми оговорками проиллюстрировать следующим образом: «Допустим, мы кидаем камешки в центр пруда круглой формы. Волны от камешков будут иметь кольцевую форму и распространяться от центра пруда к его краям. Теперь зададимся вопросом, какую форму будут иметь волны, если в каком-то месте пруда плавает лодка. Оказывается, что если лодку убрать и в месте ее расположения в воду бросать множество мелких камушков, то эти камушки можно подобрать таким образом, что сумма всех волн от них и того камушка, который мы бросаем в центр, будет такой же, как если бы в пруду плавала лодка. Возможно, такая гипотетическая замена покажется усложнением задачи, но на практике описанный принцип позволяет эффективно решать весьма сложные задачи на распространение волн».

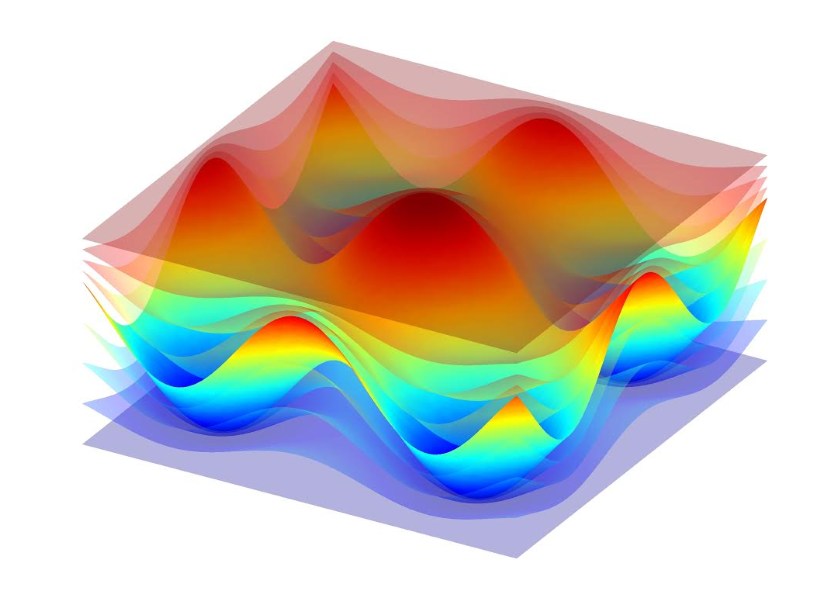

Ключевой идеей нового метода стало использование криволинейного преобразования координат вблизи решетки. Суть заключается в том, что неровная поверхность дифракционной решетки заменяется при расчете на плоскую, для которой очень просто посчитать отражение и преломление волн. Чтобы учесть физические эффекты, связанные с неровностью, в ходе расчетов соответствующим образом меняются характеристики среды перед поверхностью. Получается, что вместо отражения от неровной поверхности решетки волны как будто бы проходят через неоднородное, местами замедляющее их распространение, пространство. Этот прием значительно улучшает расчеты, и за то же вычислительное время становится возможным получить гораздо более точный результат.
Помимо аналитического развития нового подхода с метрическими источниками, в работе также продемонстрирована возможность эффективного распараллеливания метода для вычислений на видеокартах. Это дает возможность использовать серийно производимые и известные всем геймерам комплектующие для быстрых расчетов дифракционных решеток. Вычислительная мощность графических чипов уже превосходит мощность процессоров, поэтому видеокарты нашли себе место во многих лабораториях по всему миру. В новом исследовании сопоставление моделирования на видеокартах и обычных процессорах показало, что чип видеокарты справляется с задачей в десятки раз быстрее.
